Электроблок 1.6

Технические детали

— Протестировать функции библиотеки в работе вы можете на примере свободной версии Электроблок 1.4

— Oбъект Розетки и выключатели создаёт электроустановочные блоки c различным количеством вставок(1—5 механизмов). Блок может располагаться горизонтально, вертикально. Наклон объекта может быть любым.

— Все объекты библиотеки GDLfragments Электроблок используют как наименование маркера значение ID и показывают в верхней строке 2D-символа. Размеры символов настраиваются через интерфейс объекта и указываются в миллиметрах модели вне зависимости от масштаба плана.

— Объекты Розетки и выключатели,Домофон,Вывод провода,Вентилятор,Звонок используют значение ‘Высота основания’ как уровень монтажа и показывают в нижней строке маркера 2D-символа.

— Объект Розетки и выключатели с множеством вставок автоматически генерирует составной 2D-символ в зависимости от типов составляющих его механизмов. Символ имеет собственные настройки размеров и цвета. Размещение символа на плане редактируется хотспотами, но базовая точка размещения электроблока показывает фактическое размещение устройства. При горизонтальном размещении рамки Базовой точкой может быть как центр первой вставки, так и центр электроблока. При вертикальном размещении рамки базовая точка находится в центре верхней или нижней вставки по выбору пользователя.

— Дополнительные объекты Мой механизм и Мой 2d-символ – это вспомогательные объекты, которые служат основой для создания своих объектов. Объект Мой механизм преобразуется в морф и на его основе создается Польз.3d файл. Объект Мой 2d-символ после Декомпозиции / Ctrl + = преобразуется в 2d примитивы, размещается на отметке (x: 0; y:` 0), и на его основе создается Польз.2d.

Новое в ‘Электроблок 1.6’

Общие функции

— в объект Розетки и выключатели добавлена возможность выборочно базировать блок по центру электроблока, либо по центру крайней вставки;

— расширен выбор степени защиты(IP): 20, 22, 23, 43, 44, 55, 65;

— добавлена возможность выбора типа устройства(стандартный встраиваемый модуль или специальный) и дополнительные механизмы;

— добавлена возможность именования сортамента стандартных модулей/механизмов по своему усмотрению. Например: Розетка с заземлением может быть переименована как Розетка 220V;

— добавлена возможность создавать пользовательские механизмы и подключать их к блоку;

— добавлена возможность создавать пользовательские 2d-символы и подключать к общему символу блока.

2D

— корректное отображение символов независимо от отражения объекта. Например: символы на основе символа переключателя имеют наклон вправо независимо от того, является объект зеркальным или нет. Эта функция работает и на планах, и в каталогах;

— автоматически скрываются базовая линия и линия соединения символа в зависимости от расстояния до базовой точки. Минимальное расстояние, при котором линии показываются, настраивается в списке параметров. Добавлена возможность изменять содержимое подстрочного текста в маркере: Отметка монтажа,Пользовательское,Нет;

— включение/отключение показа базовой линии в Каталогах;

— включение/отключение показа базовой точки, базовой линии и линия соединения символа на планах независимо от позиции символа.

3D

— добавлены хотспоты по периметру для привязки размеров и в геометрическом центре объекта. Хотспоты поддерживают динамическое изменение размеров при передвижении объекта.

Каталоги и спецификации

— возможность выбора отображения в каталоге электрических символов без маркера и соединительных линий, или фронтального вида как в версиях 1.4, 1.5.

— вывод в каталог типа позиции рамки (Рамка горизонтальная/вертикальная/специальная)

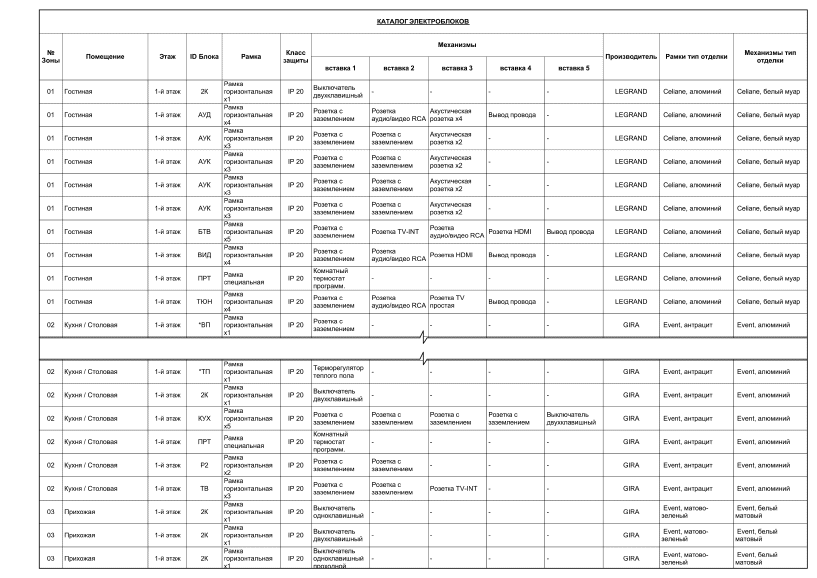

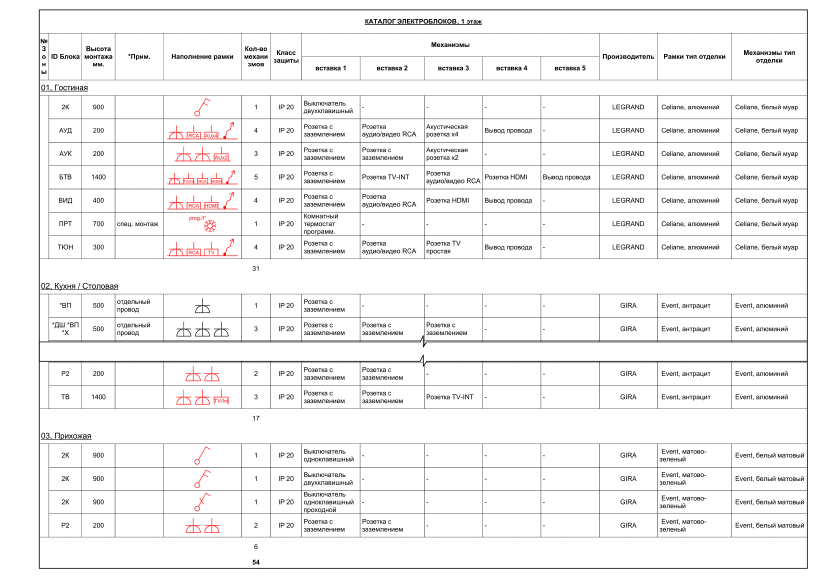

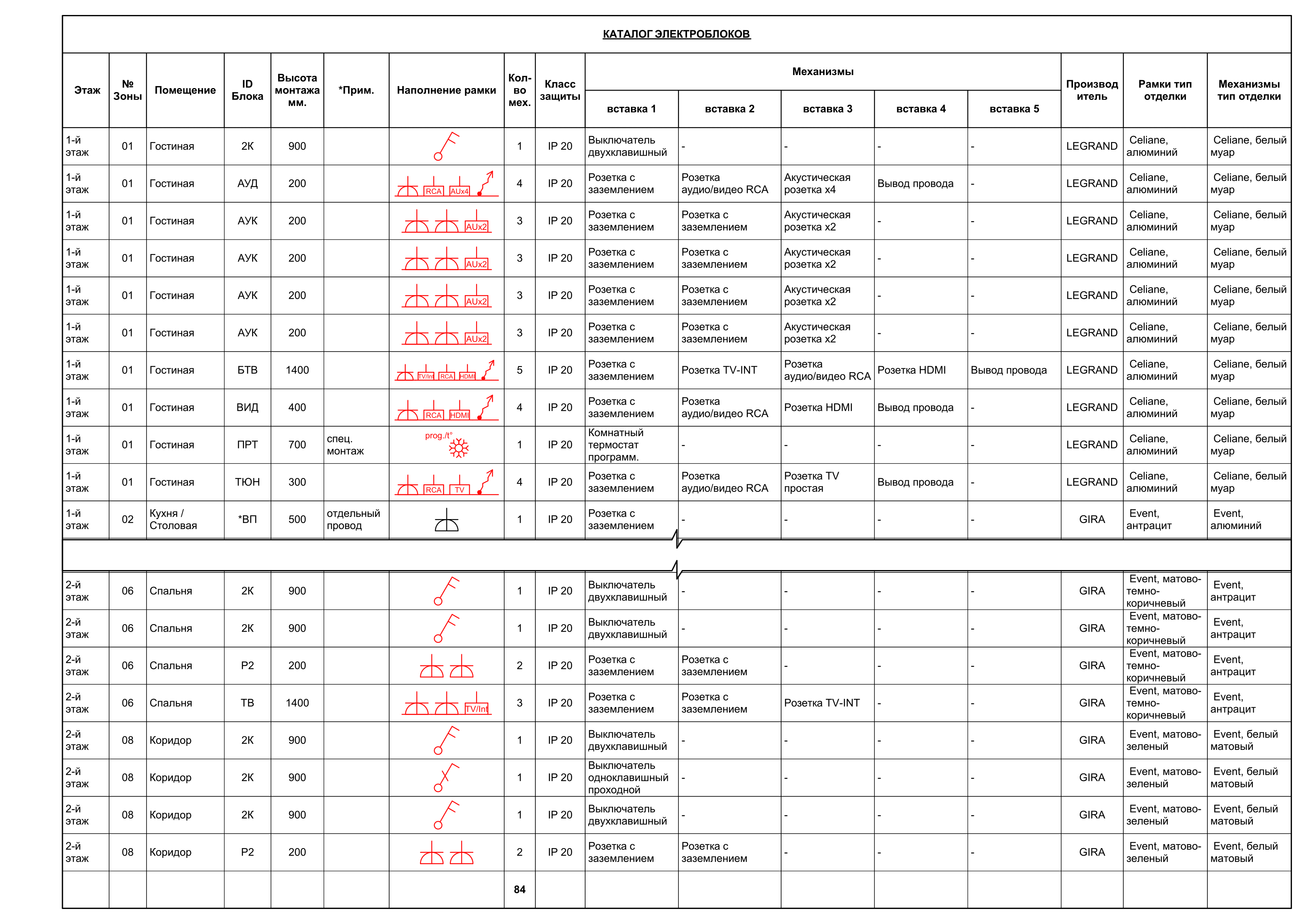

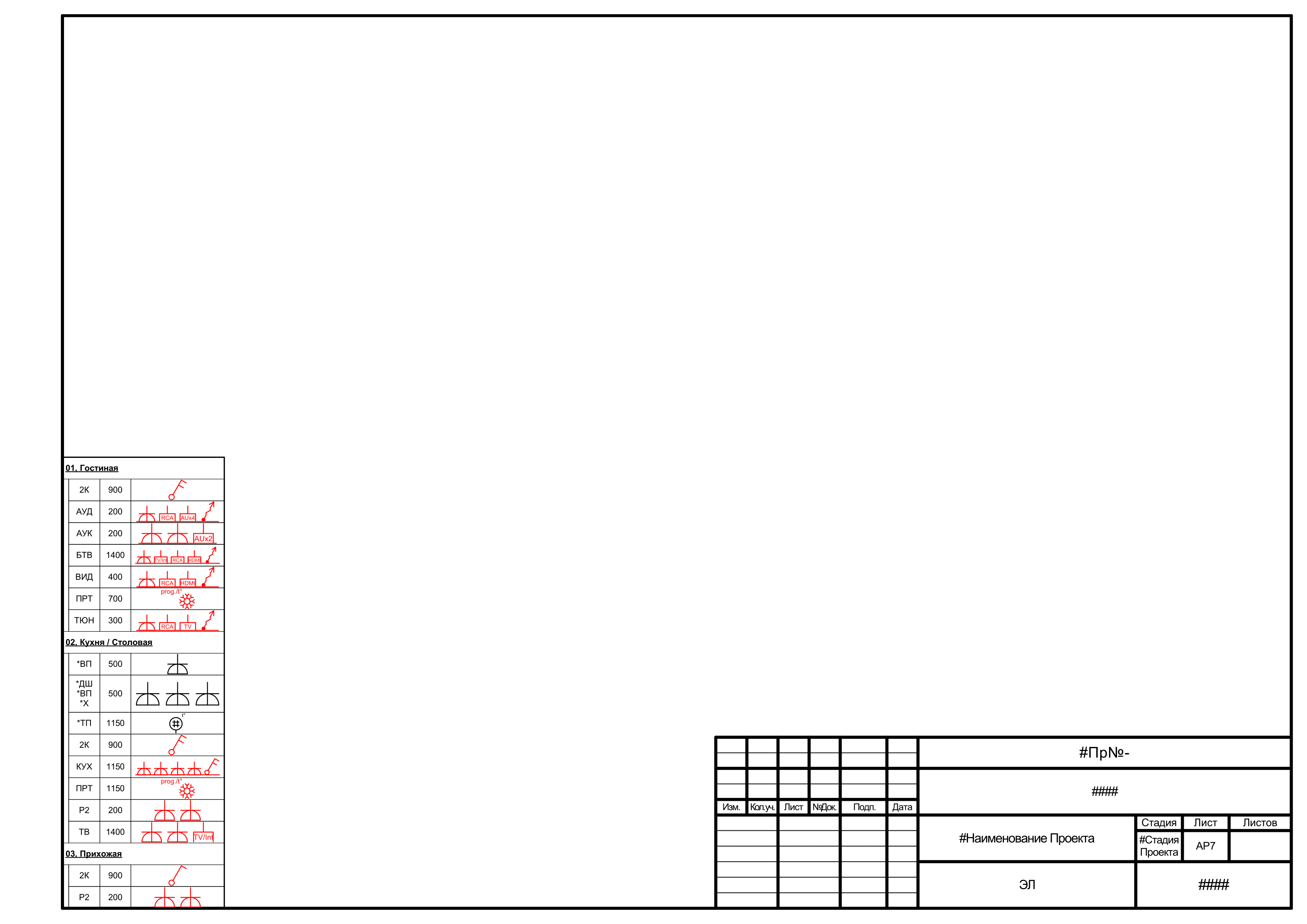

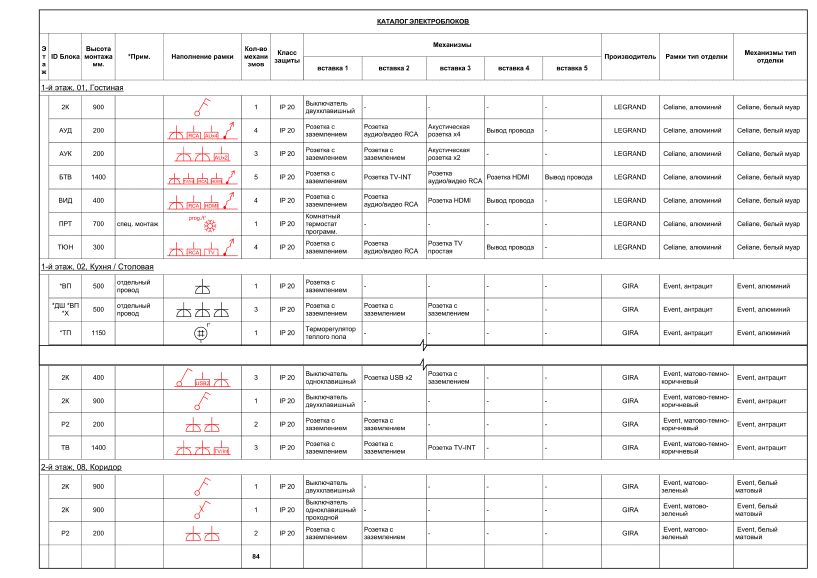

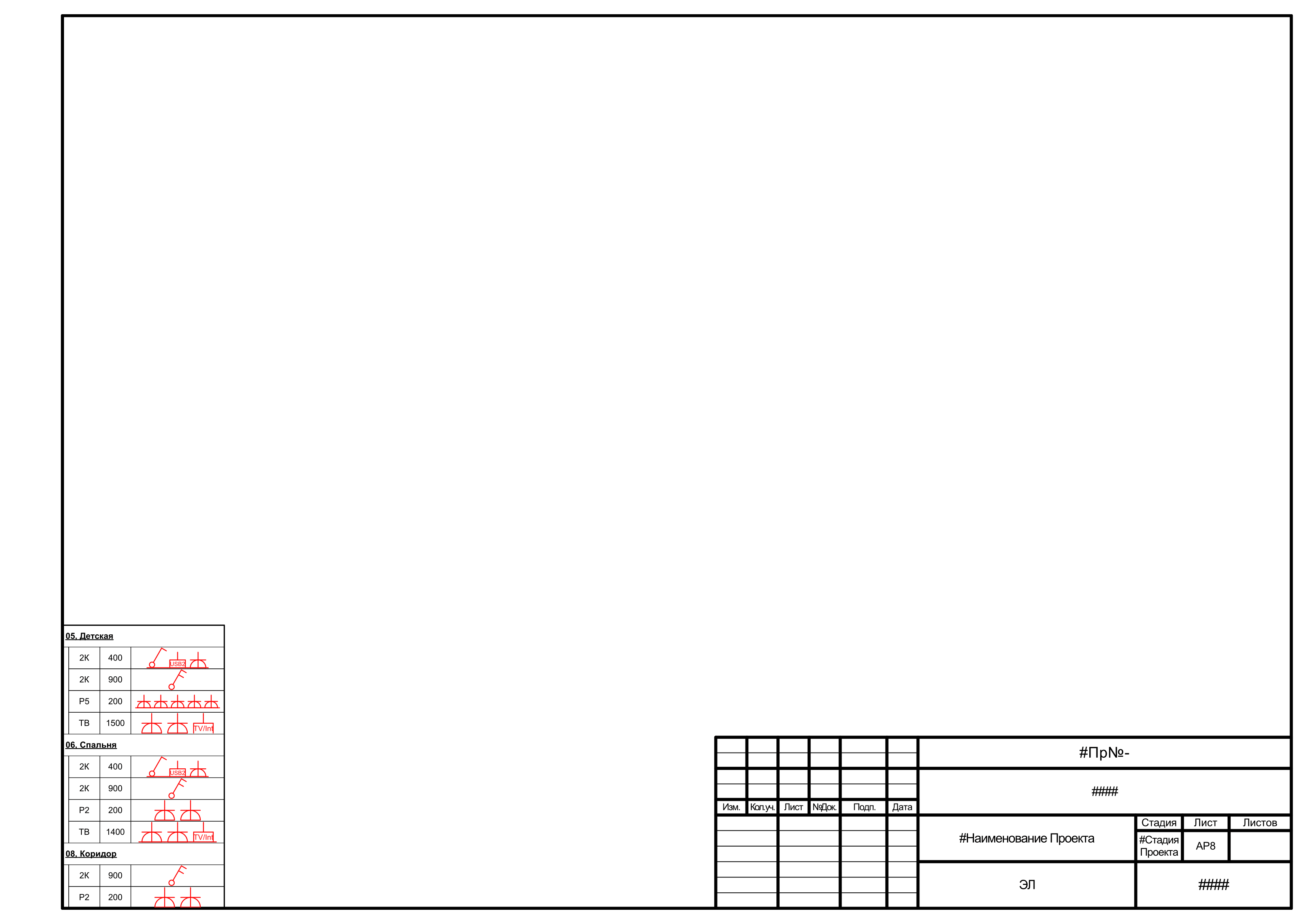

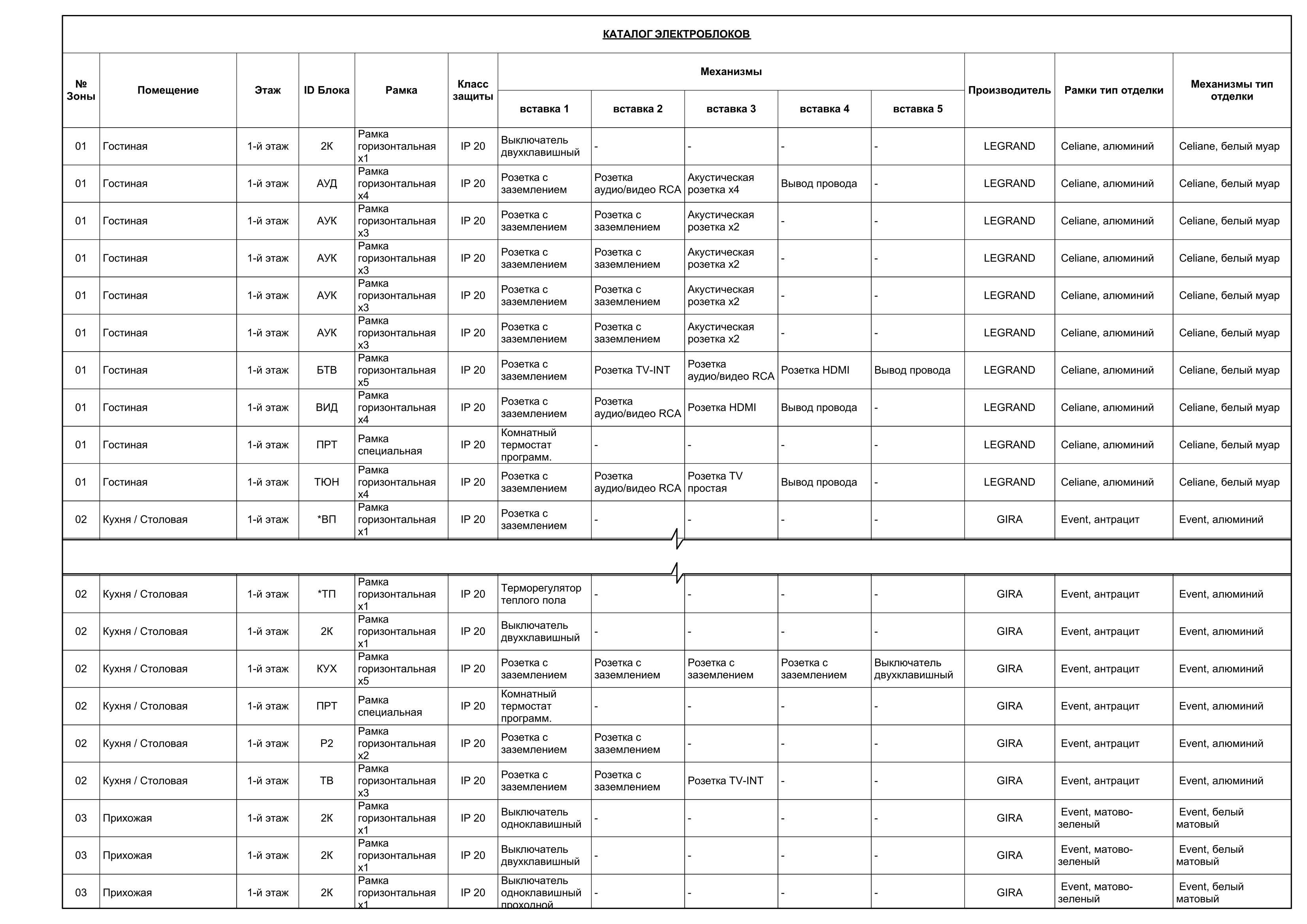

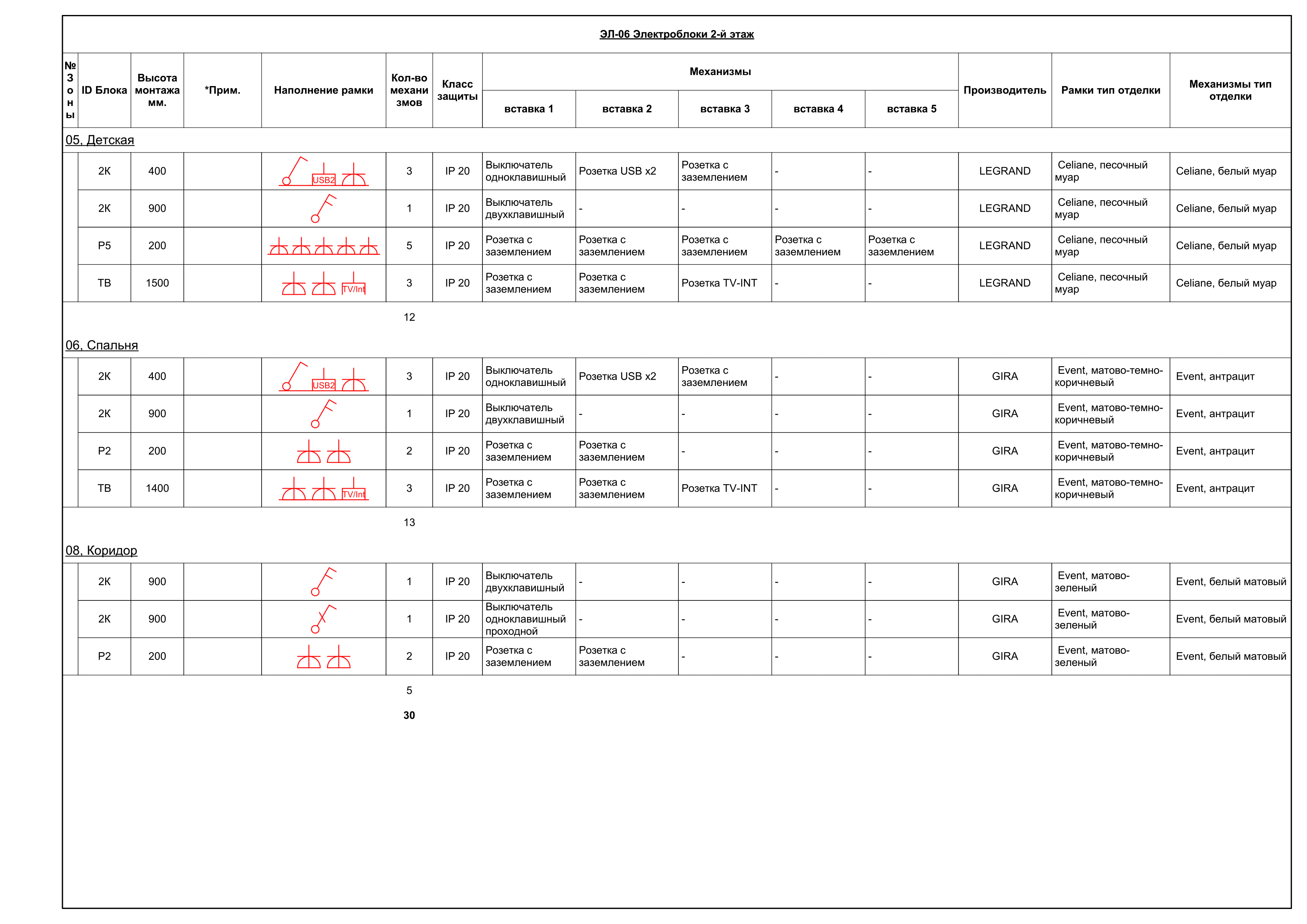

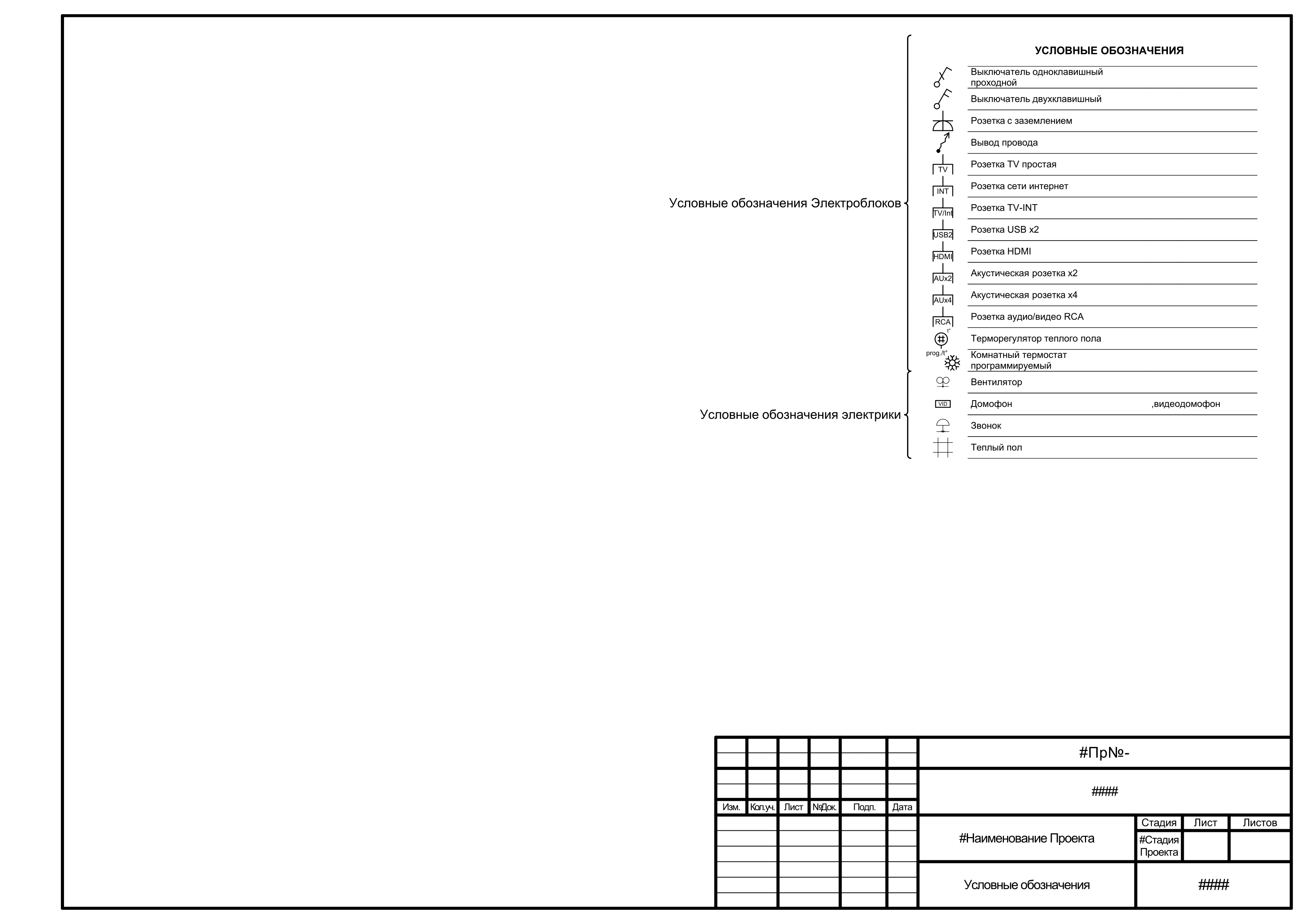

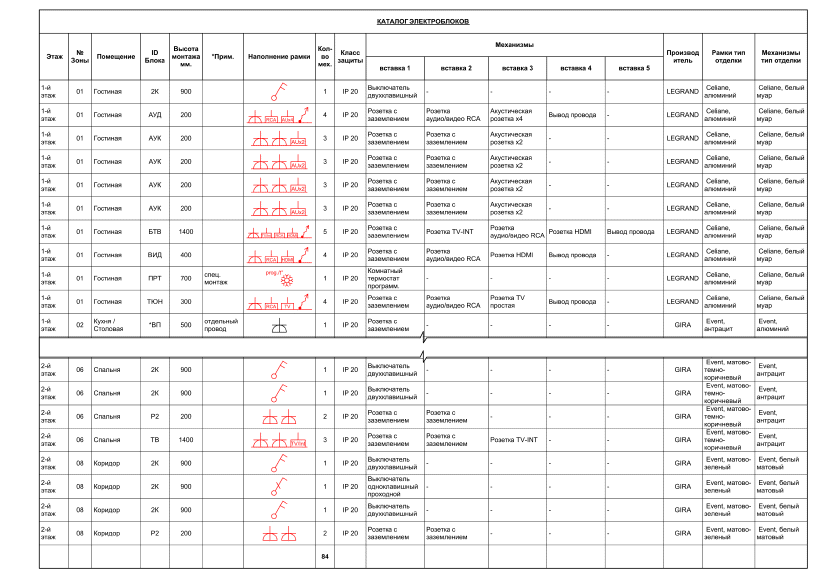

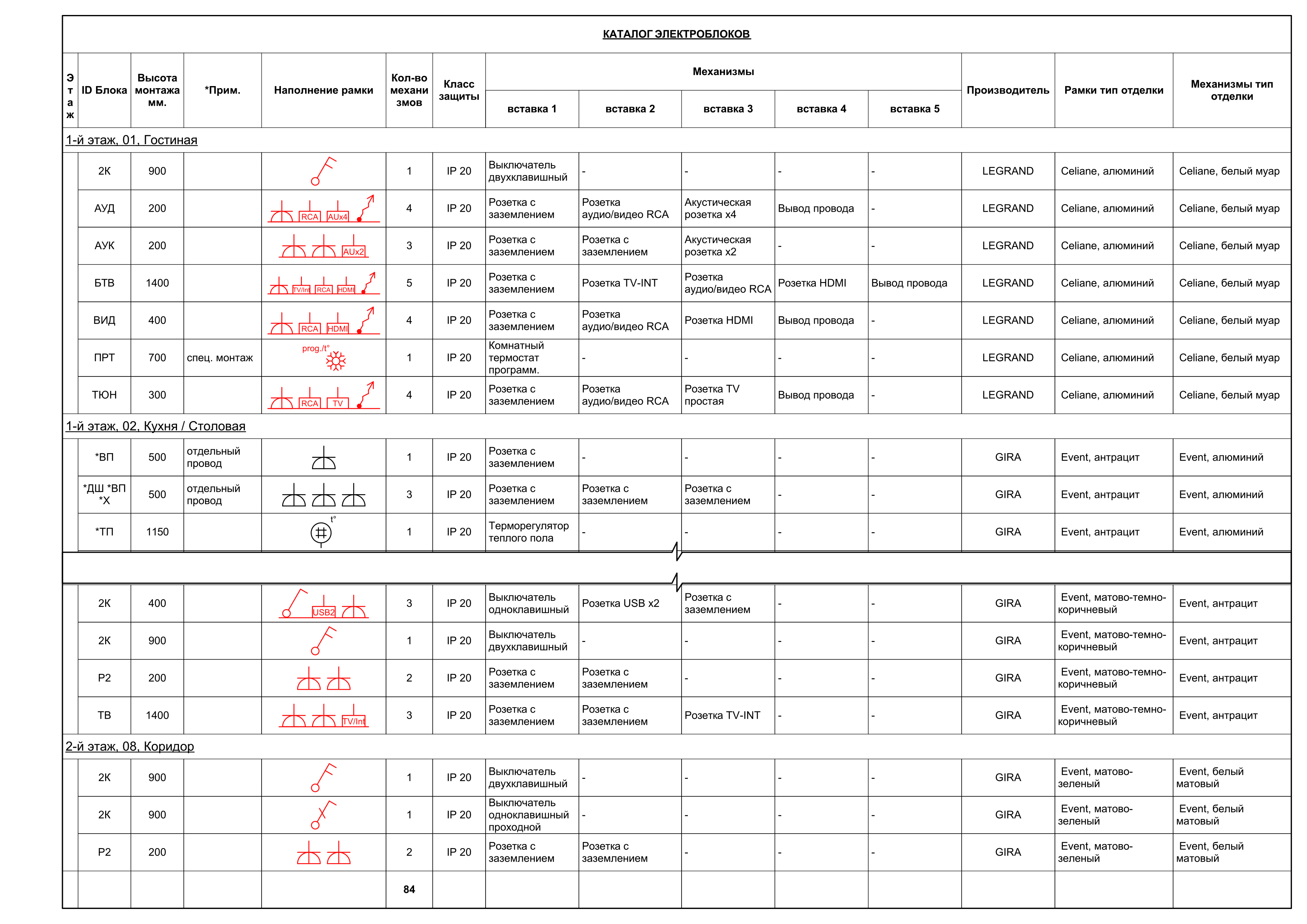

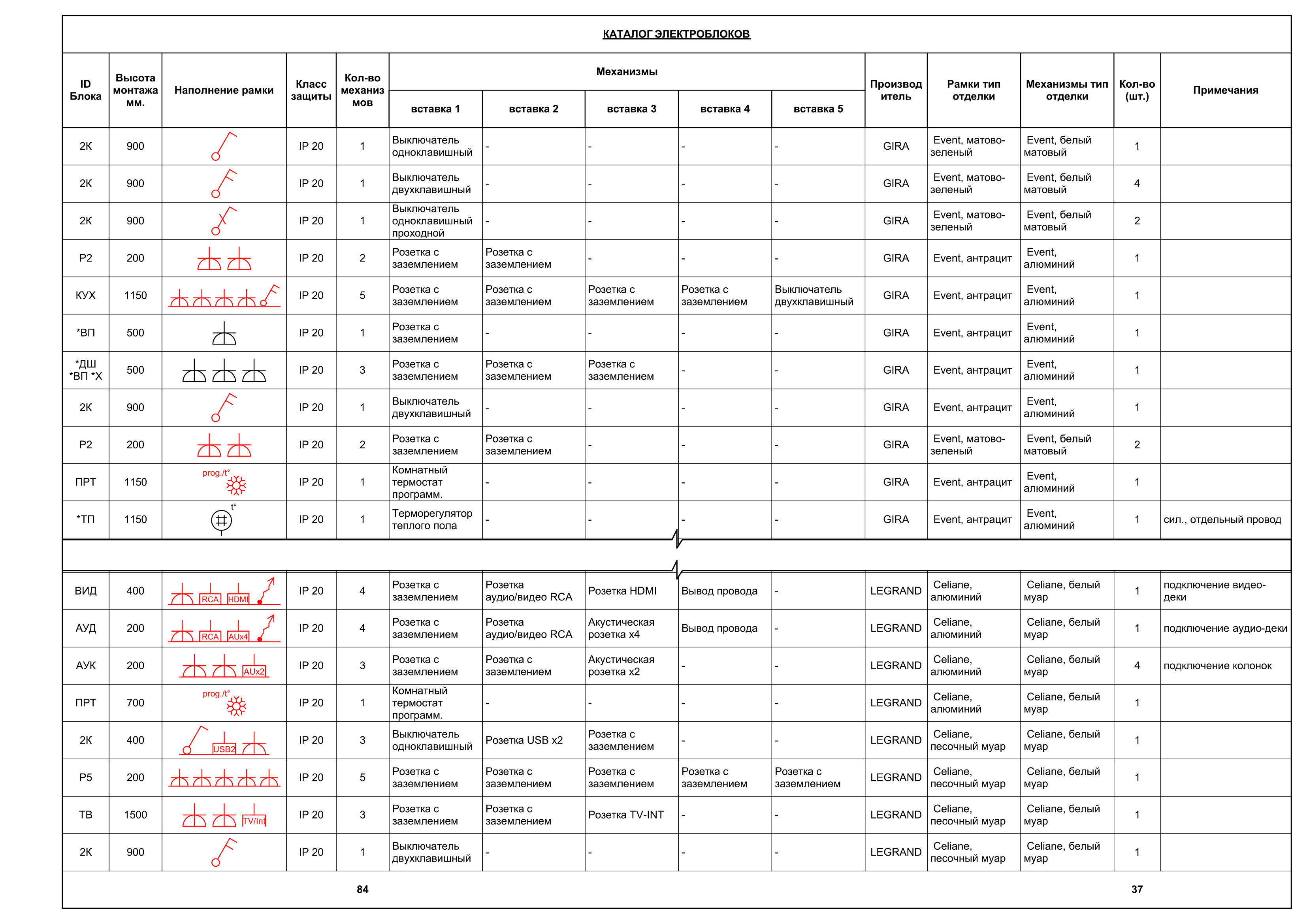

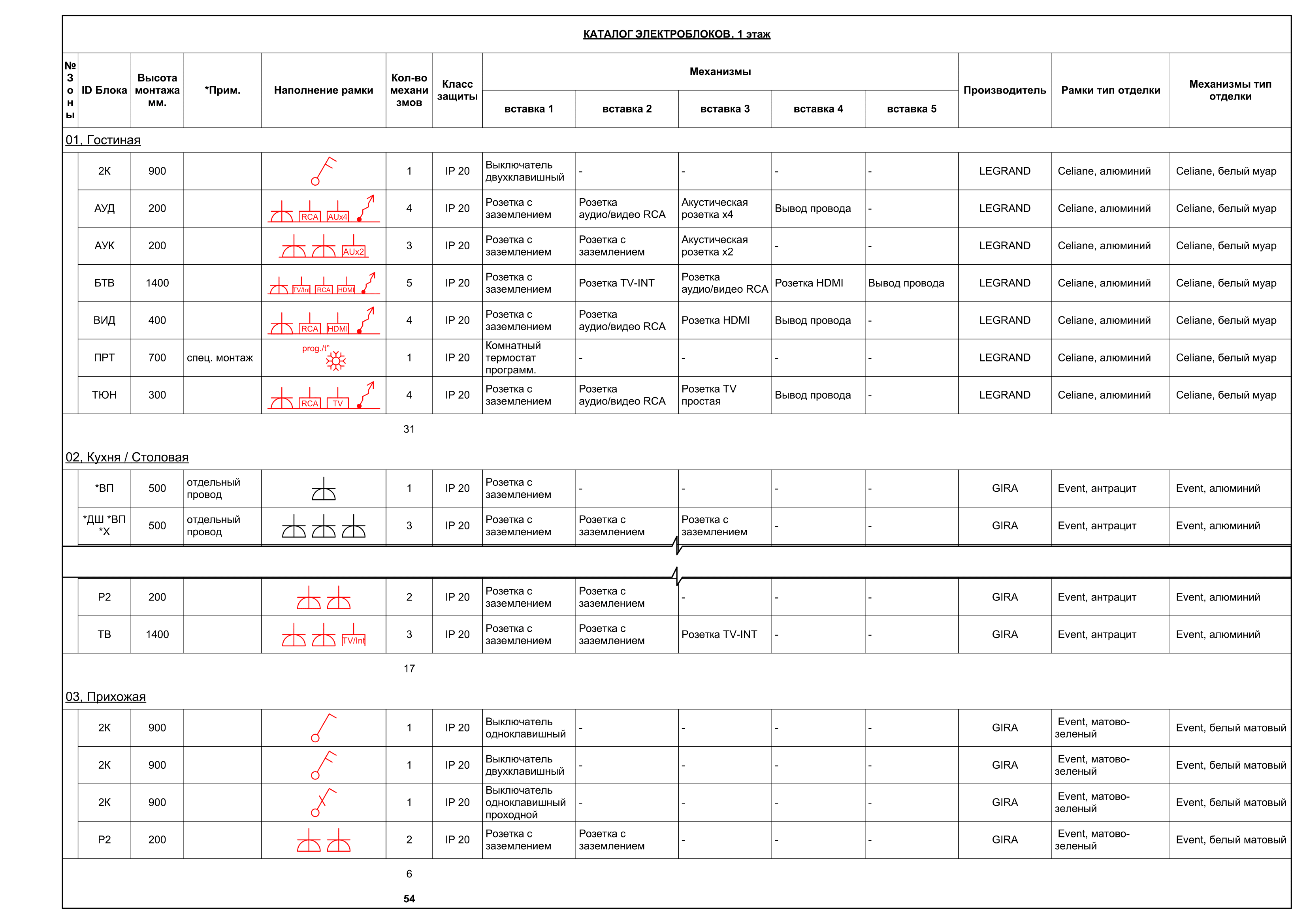

— комплект готовых к использованию и настроенных каталогов в папке ‘Электроблок. Каталоги’:

• ЭЛ-01 Каталог Электроблоков

• ЭЛ-02 Электроблоки (Общий)

• ЭЛ-03 Электроблоки (Общий, без отм.монтажа, без символов, рамка)

• ЭЛ-04 Электроблоки по Зонам

• ЭЛ-05 Электроблоки 1-й этаж

• ЭЛ-06 Электроблоки 2-й этаж

• ЭЛ-07 Электроблоки 1-й этаж (кратко)

• ЭЛ-08 Электроблоки 2-й этаж (кратко)

• ЭЛ-09 Условные обозначения электрики

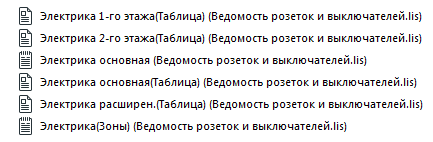

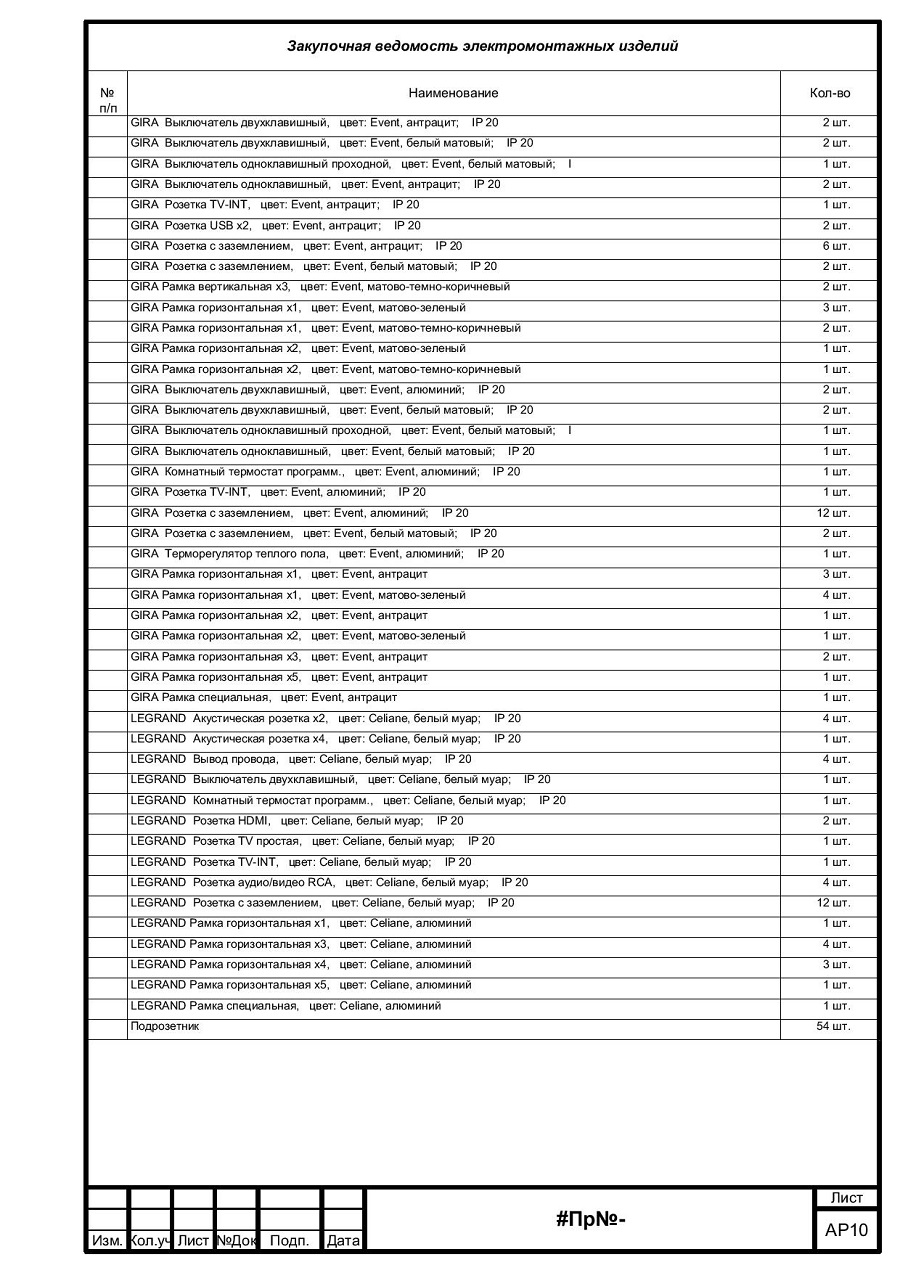

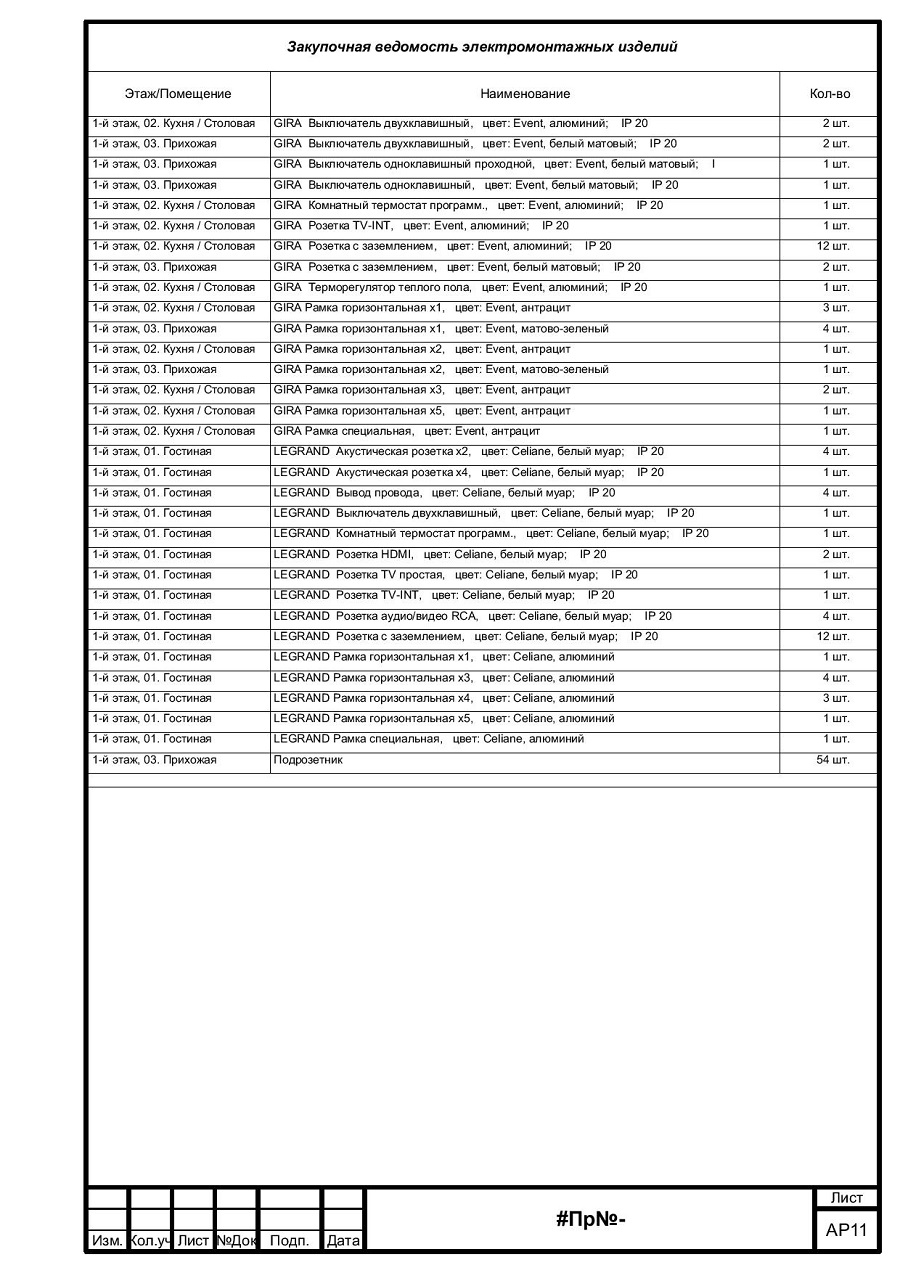

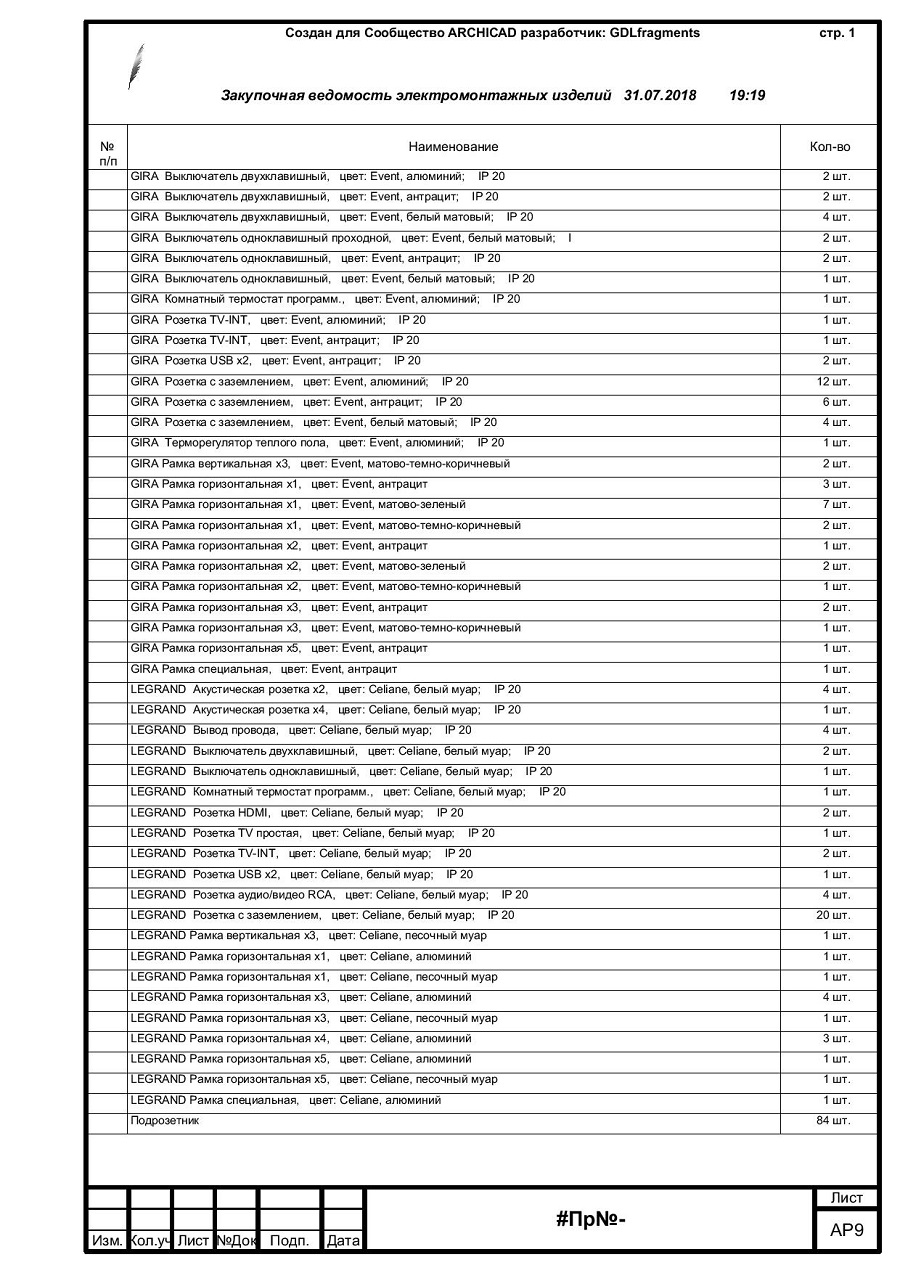

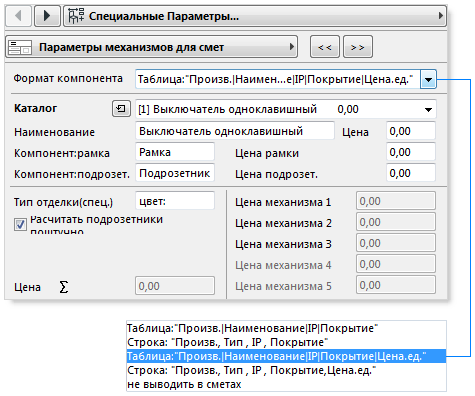

— Новая вкладка Параметры механизмов для смет организует формат Компонент электроблока (Механизм, Рамка, Подрозетник)для вывода в спецификации и проведения расчетов количества и стоимостей как в среде ArchiCAD, так и экспорта в Excel и Google Таблицы

Новые объекты библиотеки

• Домофон (Видеодомофон, Вызывная видеопанель, Аудиодомофон, Вызывная аудиопанель). Параметризация на уровне объекта Розетки и выключатели

• Вентилятор

• Звонок

• Вывод провода:

  • 3 типа символов;

  • Настраиваемый показ символа также в Разрезах и 3D-виде;

  • Спец.маркер символа для указания длины вывода.

Механизмы и объекты библиотеки

TODO 1.7

     выделенным обозначены уже сделанные пункты списка.

     полужирным обозначены принципиальные для версии пункты.

---

Общие функции

• Параметрически настраиваемые Рамки и Механизмы с любым типом геометрии(прямоугольные/круглые):
• дополнительная вкладка редактирования формы и размеров Рамки, деталей Рамки;
• дополнительная вкладка типа и деталей Механизма вставки;
• Режим ограничения показа символов до масштаба 1:(x). При масштабе плана больше 1:(x) показывать только размещение подрозетников в стене (символ). Включен по умолчанию.
• При вертикальном размещении опция `Выравнивание по верхнему/нижнему блоку`
• Специальные коллекции компонент
• Проблемы:
• проблема при переименовании объектов: после переименования механизма сбивается индекс в массиве наименований на первую позицию в списке (возм. ввести лок._tmp_index)
• (?)Выравнивание по правому блоку
• Подключение глобальных ПМВ(Параметры Модельного Вида). Возможность настройки Модельных Видов (План розеток, План выключателей и т.д) через параметры. Реализован раздельный показ Символов электроустановочного изделия, Перьев 2D и 3D, наименований Групп
• По умолчанию, при вертикальном размещении блока, привязка размеров находится в центре нижнего поста Электроблока

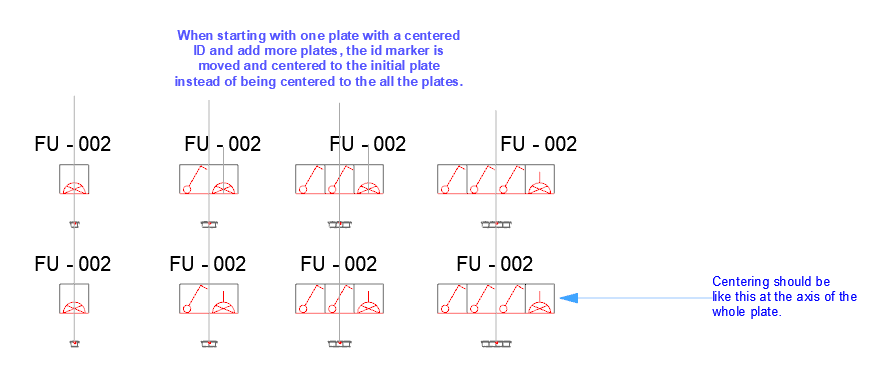

• (!)Автоматическая позиция маркера по центу. При изменении количества постов позиция маркера перемещается автоматически в горизонтальный центр. Добавить опцию, которая включает/выкл. эту функцию(иногда это не нужно).


• ввести поправку высоты уровня монтажа. Например, для коррекции размеров уровня относительно чистого пола и перекрытия, подиума или промежуточных этажей.

Механизмы Розеток и выключателей

• Накладной тип розеток с допускаемым для него набором механизмов
• Розетка TV-SAT,  TV-SAT-R (на данный момент они создаются через Пользовательский)
• Управление рольставнями
•



2D

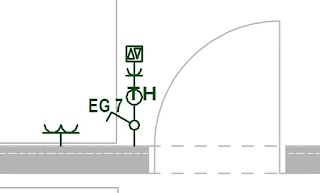

• в случае монтажа блока Вертикально, на плане добавить к основному сопутствующий символ. Например, вертикальный набор квадратов с количеством постов с точкой по центру в верхнем либо нижнем, опционально

• показ на плане Указания по заполнению рамки как в версии 1.4
• Добавить возможность выбора пользователем используемого 2D-символа в Пользовательских модулях. Для Стандартных модулей, если есть несколько допускаемых 2D-символов, тоже добавить возможность выбора 2D-символа из списка.
• Выносная надпись в качестве Маркера для Электроблоков
• (?)опциональный выбор типа символов встроенных механизмов : "Архитектурный", "Электрический"


• The size of the texts (markers,front view) is in mm and not related to the scale of the view. It is better to have the option to keep it in relation with the view scale like the Archicad dimensions or the label text. That way the size remains the same in any scale.
• Is it possible to have a separate option for custom text. In order to have a custom text you have to deactivate the height.
In some cases I want to add a certain note to a socket.

• Units: `mm`,`cm`,`m`,`ffi`,`fdi`,`df`,`fi`,`di`. Prefix, postfix.


• Вертикально располагать символы, когда монтаж электрофурнитуры производится вертикально:

• Use socket 2d symbol, shown in opposite direction.
• Show dimension in cm, or in dimenions used by the system.

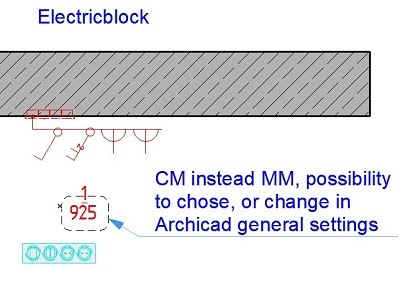

  Возможность переключения единиц измерения по ГОСТ(мм.) и IEC/DIN(м.,см.,мм.)
  с уточнением количества десятичных знаков.
      The socket height is in mm. It would be useful to have the option for other units m/cm/mm
      and decimal accuracy (number of digits).

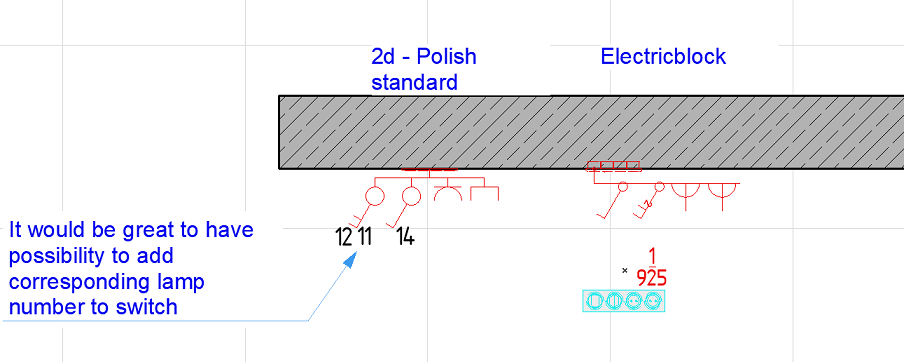

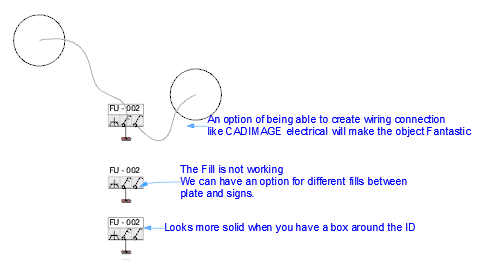

• It would be great to have possibility to add corresponding lamp number to switch.

• привязка высоты относительно Проектного нуля по выбору

3D

• в список встроенных материалов добавить [Тип отделки рамки], [Тип отделки механизма], [Тип отделки клавиши], [Тип подрозетника](Master_GDL_GF_Electric_Materials.gdl)
• Include UK Standard sockets to the library
  https://www.worldstandards.eu/electricity/plugs-and-sockets/g/
• we mostly use this kind of symbol for double socket

• Make individual elements of the sockets (double, triple, ...)



• Custom mechanisms give an error when used multiple times

Пользовательский интерфейс

• во всех объектах библиотеки добавить опционально(список) выбор содержимого верхней строки маркера. На данный момент (ID)
• ID
• Пользовательский(custom)
• Откл.
• (?)вкладка `Формирование коллекции` для выбора состава механизмов в списке

Спецификации

• поддерживает работу с тремя наименованиями денежных единиц
• пересчитывает стоимости по курсу валют
• создание, загрузка и запись файлов прайс-листов

Объекты библиотеки

• Камера наблюдения (наружная, внутренняя) перемещено в разработку библиотеки `Наблюдение и охрана`
• В объекте `Вывод провода` добавить выбор символа из трёх типов с указанием длины вывода
• возможно, отдельный объект `Внутрипольный люк с розетками`
• Ethernet-points , Wi-Fi роутеры и камеры, а также стойки-колонны с розетками

Другое

• добавить переменную, которая содержит информацию о группе подключения электроблока для вывода в Каталоги.

Предыдущие версии библиотеки: Электроблок 1.0, Электроблок 1.1, Электроблок 1.4
