Электроблок 1.42

Windows Badge Apple Badge Archicad Compatibility LanguageLanguage

  • Дата публикации : 19 августа, 2016
  • Тип данных : Win, macOS .zip-архив/.lcf-container/Archicad 16+
  • Лицензия : Свободная

Электроблок 1.42

Обновлен: 17 августа 2019

Оглавление

Version

Библиотека параметрических объектов включает в себя 4 объекта: блоки розеток и переключателей, вывод провода, электроподогрев пола, щиток. Основным назначением библиотеки является упрощение процесса составления задания на проектирование разделов электрики и электрических сетей, и одновременно получение качественной трехмерной модели. В объекты встроены настраиваемые 2D-символы и привычный интерфейс.

​ Новые версии библиотеки:ЭЛЕКТРОБЛОК 1.6, предыдущие версии:ЭЛЕКТРОБЛОК 1.0, ЭЛЕКТРОБЛОК 1.1

Технические детали

— Все gdl-объекты библиотеки “Электроблок” используют как наименования значение поля “ID” в ArchiCad и показывают в верхней строке маркера 2D-символа.Размеры символов настраиваются через интерфейс объекта и указываются в миллиметрах модели вне зависимости от масштаба плана.

— Объекты “Блоки розеток и переключателей” и “Вывод провода” используют значение поля “Высота основания” как уровень монтажа и показывают в нижней строке маркера 2D-символа.

— Все объекты библиотеки GDLfragments Электроблок используют как наименование маркера значение ID и показывают в верхней строке 2D-символа. Размеры символов настраиваются через интерфейс объекта и указываются в миллиметрах модели вне зависимости от масштаба плана.

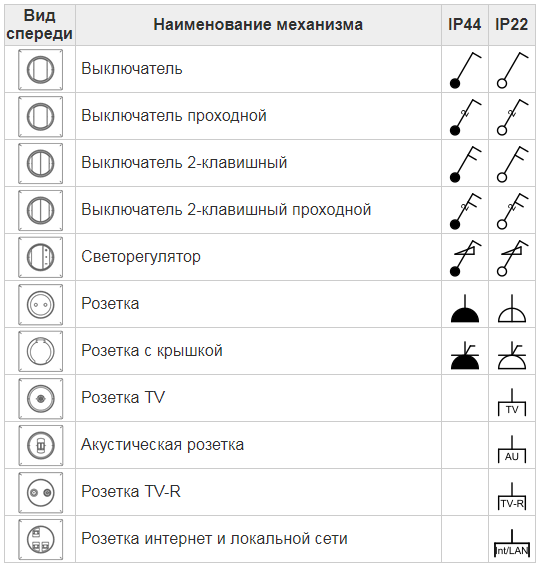

— Объект Блоки розеток и переключателей с множеством постов автоматически генерирует составной 2D-символ в зависимости от типов составляющих его механизмов. Символ имеет собственные настройки размеров и цвета. Размещение на плане редактируется хотспотами, но базовая точка размещения электроблока показывает фактическое размещение устройства. Базовая точка является центром первого поста и указывает точку сверления ниши для распаечной коробки.

— Oбъект “Блоки розеток и переключателей” создаёт электроустановочные блоки различной конфигурации в зависимости от параметров пользователя и содержит 11 типов устройств.

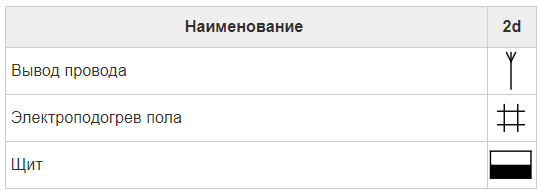

— Дополнительные объекты, которые присутсвуют в библиотеке:


3D

*Точные аналоги моделей (WebGL/Three.js).

Файлы для загрузки

*Список дополнительных файлов


[GF] Электроблок 1.4.lcf 1.2Мb Загрузка
Спецификация электроблоков (A3).xml 27Kb Загрузка
Смета "Спецификация электроблоков (A3)".xls 43Kb Загрузка
ElectricUnit_1_4 render_1.jpg 323Kb Загрузка
ElectricUnit_1_4 render_2.jpg 99Kb Загрузка
ElectricUnit_1_4 preview.max 1.45Mb Загрузка
ElectricUnit_1_4 variations.max 3.78Mb Загрузка
ElectricUnit_1_4 render_1_Standart.max 1.43Mb Загрузка
ElectricUnit_1_4 render_1_Vray.max 1.39Mb Загрузка
ElectricUnit_1_4 render_2_Vray.max 1.39Mb Загрузка
ElectricUnit_1_4 preview.3ds 876Kb Загрузка
ElectricUnit_1_4 variations.3ds 2.73Mb Загрузка
ElectricUnit_1_4 render_1.3ds 900Kb Загрузка
Тест - План установки розеток.pdf 259Kb Загрузка
Тест - План установки переключателей.pdf 193Kb Загрузка
Тест - Спецификация электроблоков (A3).pdf 255Kb Загрузка


Интерфейс

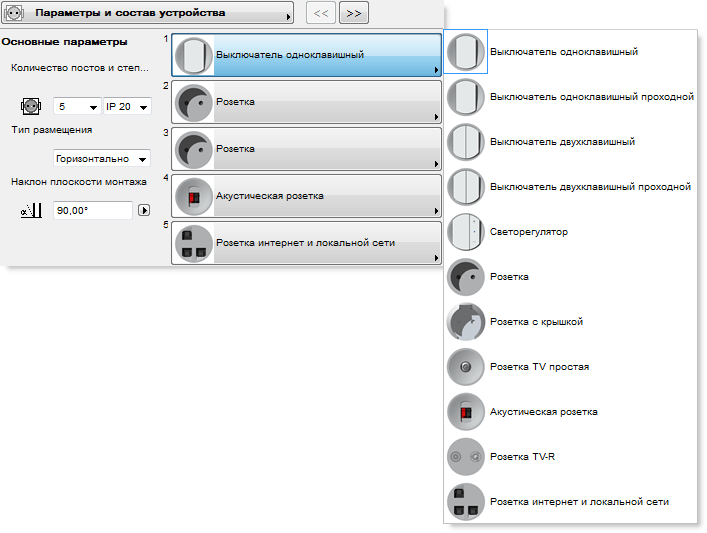

  1. Установка типов механизмов 1,2,3,4,5.
    Тип размещения: размещает блок горизонтально/вертикально img

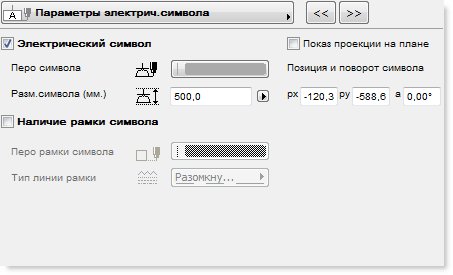

  2. Электрический символ (вкл/выкл): показывает на плане электрический символ блока; символ блока с множеством постов автоматически генерируется в зависимости от типов составляющих его механизмов; символ имеет собственные настройки размеров и цвета; размещение на плане редактируется хотспотами, но базовая точка размещения электроблока показывает фактическое размещение устройства; базовая точка является центром первого поста и указывает точку сверления ниши для распаечной коробки. img

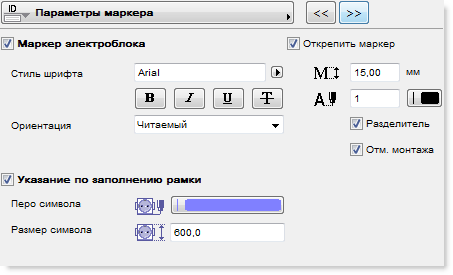

  3. Маркер электроблока (вкл/выкл): показывает на плане маркировку блока(ID) и уровень монтажа(Высота основания). Маркер считывает значения непосредственно из модели. img

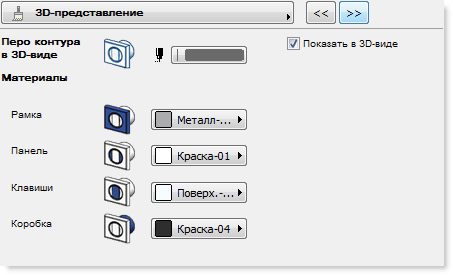

  4. Покрытия: параметры регулируют цвет/материалы покрытия рамки, лицевой панели, распаечной коробки, клавиш. img

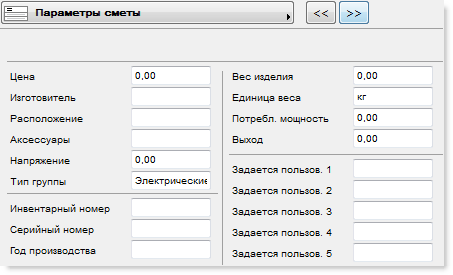

  5. Параметры сметы: группа параметров, предназначенных для проведения расчётов и вывода различного рода смет. img

Как получить Каталоги

*Получение спецификации объектов “Блоки розеток и переключателей”

Для удобства и упрощения работы с объектом “Блоки розеток и переключателей” в плане выдачи каталогов и смет добавлен файл сметного задания Спецификация электроблоков (А3).xml

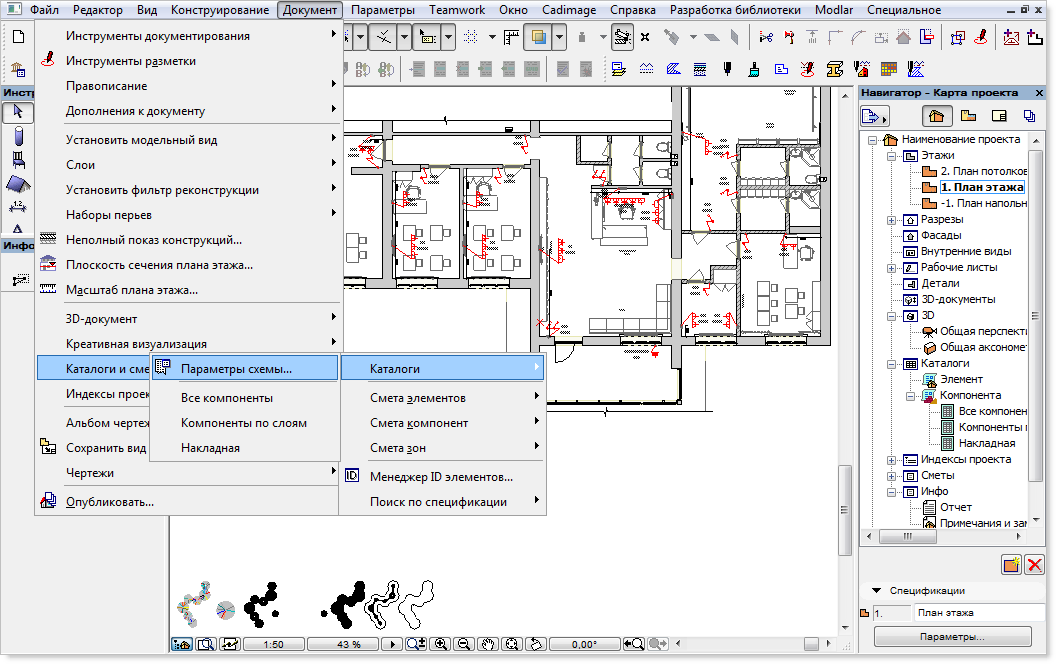

  1. Для его подключения в свитке “Документ” находим Каталоги и сметы>Каталоги>Параметры схемы. Выбираем.

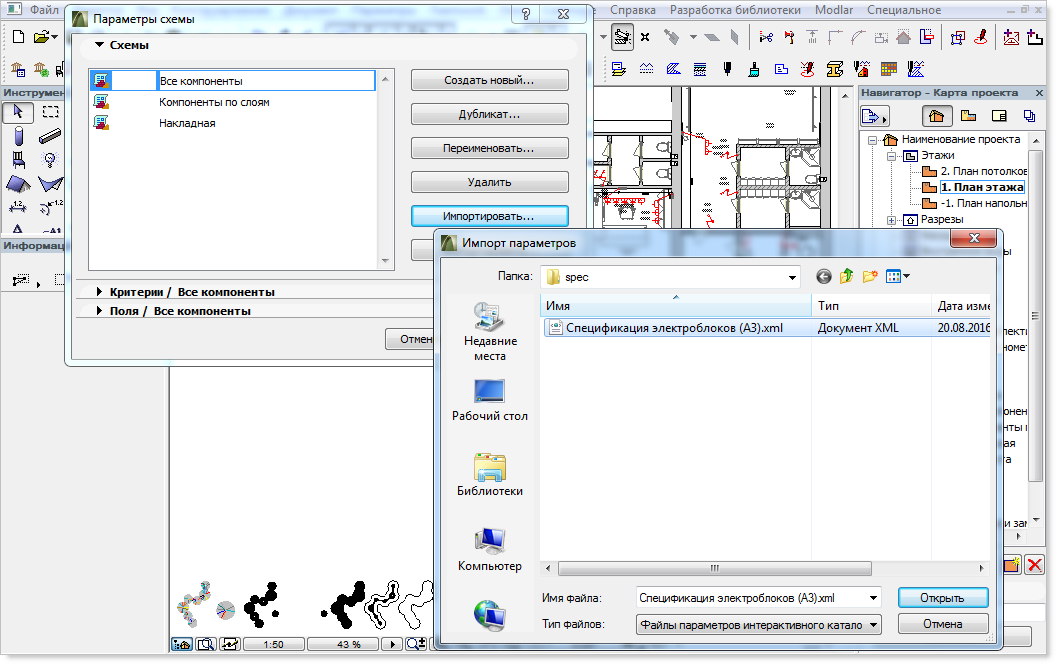

  1. В появившемся окне нажимаем “Импортировать” и находим файл “Спецификация электроблоков (А3).xml”. Жмём “Открыть”. Слева в окне “Схемы” появилась нужная нам смета. Жмём “ОК”.

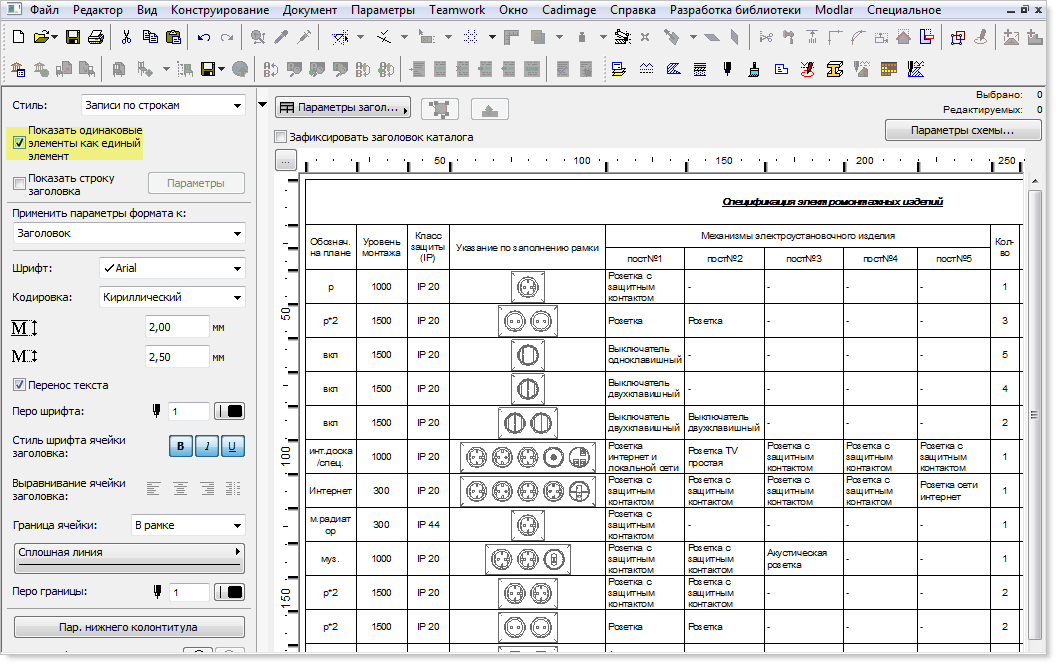

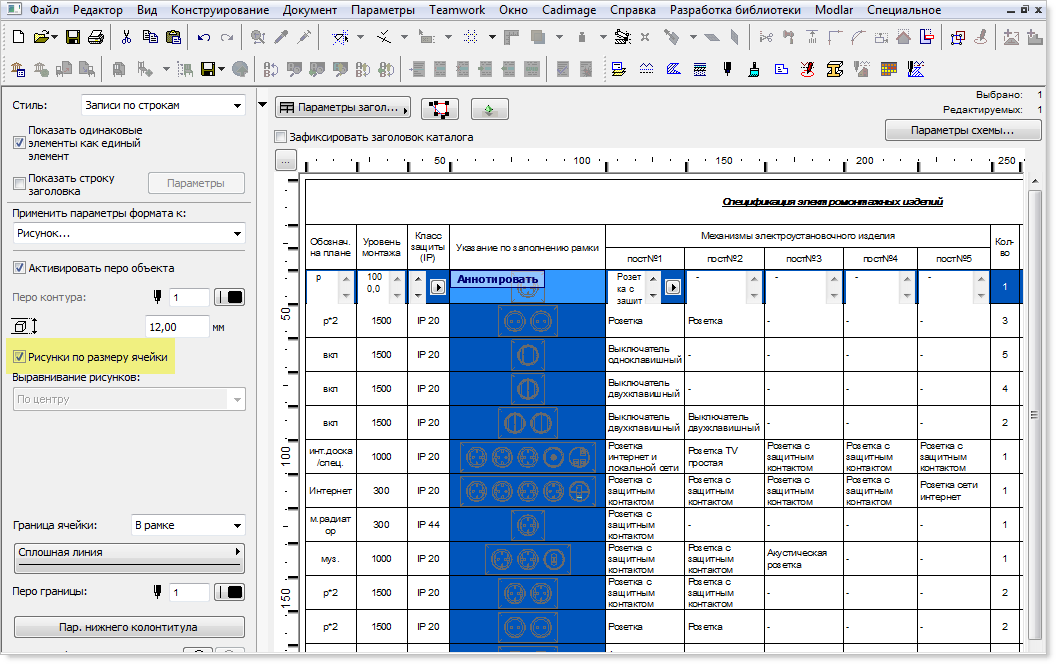

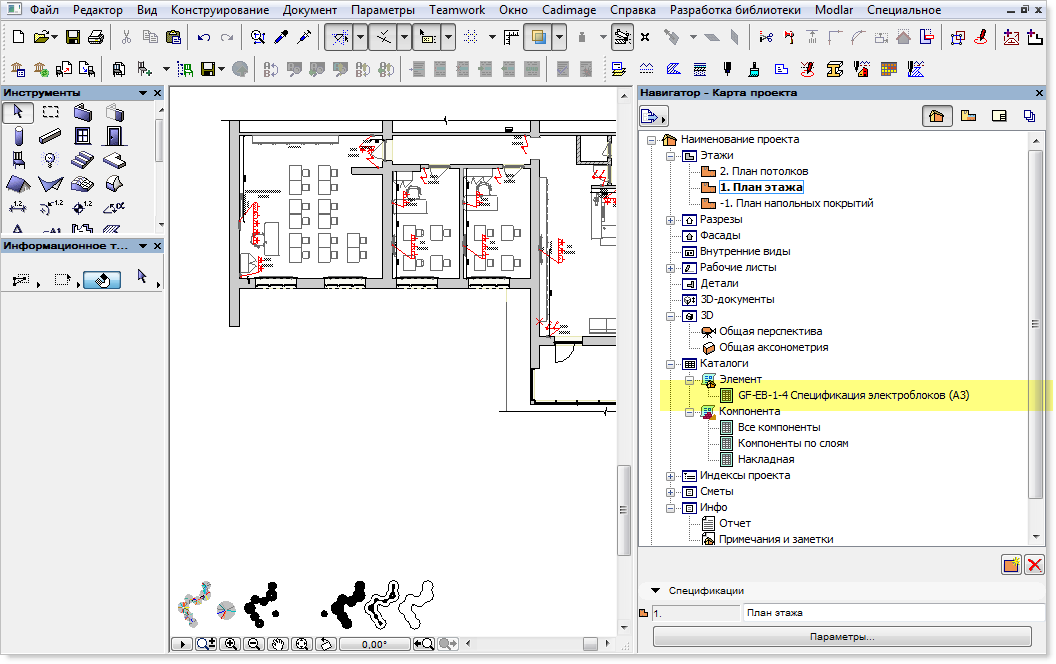

  1. Снова заходим в свиток Документ находим Каталоги и сметы>Каталоги>.Выбираем>Спецификация электроблоков (A3) или находим нашу смету в Навигаторе проекта во вкладке Каталоги>Элемент. ArchiCad создаст каталог по нашему сметному заданию. Для подсчёта суммы однородных блоков поставьте галочку “Показать одинаковые элементы как единый элемент”. Для корректного отображения фронтального вида в столбце “Указание по заполнению рамки” выберите столбец “Указание по заполнению рамки” и поставьте галочку “Рисунки по размеру ячейки”.




  1. Далее вставляем смету в чертежи:

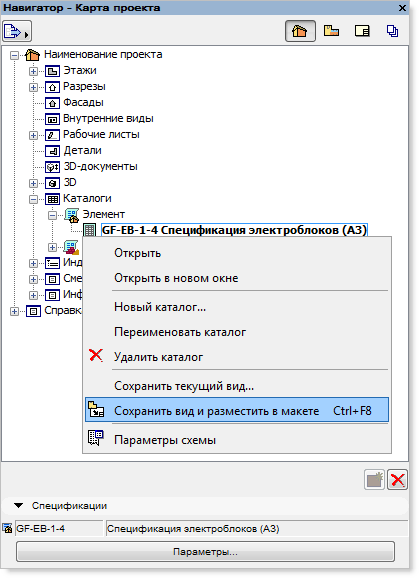

    в Навигаторе проекта находим каталог “Спецификация электроблоков (A3), напротив него жмём правую кнопку мыши и выбираем “Сохранить вид и разместить в макете”.


Файл сметного задания Спецификация электроблоков (А3).xml

Пример выдаваемой сметы Спецификация электроблоков (А3).xls

Пример выдаваемой сметы в Макете Спецификация электроблоков (А3).pdf

Вариации

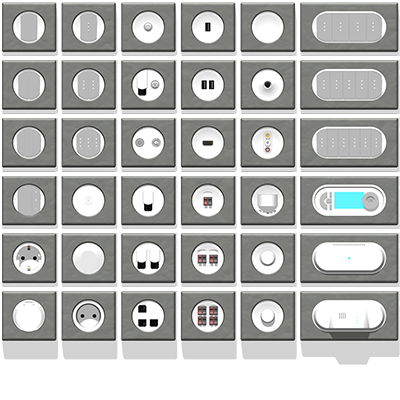

*вариации механизмов




ЗАГРУЗИТЬ
ОБЪЕКТЫ И БИБЛИОТЕКИ : ДОМОФОННАЯ СИСТЕМА 1.0 | ВИДЕОНАБЛЮДЕНИЕ И ОХРАНА 1.0 | МОДУЛЬНЫЕ СВЕТИЛЬНИКИ 1.1 | ЭЛЕКТРОБЛОК 1.6 | ЭЛЕКТРОБЛОК 1.42 | ЗАНАВЕСКА 1.0 | ЗАНАВЕСКА 1.1 | МЕБЕЛЬНЫЕ ФАСАДЫ 1.0 |

Комментарии

Обсуждение, ошибки, пожелания.

1 21.09.2016 0:34:16 GDLfragments

Электроблок 1.4





2 11.06.2017 23:39:12 Валерий

как можно приобрести такой набор?

Загрузка Электроблока версии 1.4

Электроблок 1.5





3 21.11.2017 21:58:37 Евгений

Очень круто! Спасибо! Загружаю и пробую!

4 10.12.2017 15:24:24 Александр

Имеется ли пошаговая инструкция для интегрирования в ArchiСAD ? Очень хочется попробовать, но как установить! Спасибо, заранее!
Вот видео-урок к версии 1.6 Видео 1. Установка и знакомство с интерфейсом объекта

5 04.02.2019 14:45:24 Олег

Добрый день! Скачал для ознакомления 1.4, и вижу что каталоги не работают (каталог подгружается но не видит розетки, таблица пустая). Я правильно понимаю что в 1.4 это опробовать не получится?
Олег, доброго дня. Дело в том что что с версии ARCHICAD16 Электроблок 1.4 не тестировался на поздних версиях. В AC16 всё работает. Скиньте ваш номер версии ARCHICAD — я, если не работает, подготовлю для вас новую версию смертного файла Каталога. Это недолго и не составит никакого труда.

6 14.02.2019 14:40:52 Лена

Здравствуйте. Работаю с двухэтажным домом, и розетка на втором этаже не отражаются в спецификации, в графе 2Д символов. Мне подсказали, что для на розетках стоит ограничение для второго этажа. Что делать?! Помогите, пожалуйста.
Собственный этаж розетки как Объекта должен быть Второй. Посмотрите в настройках. Если не получается — напишите.

7 15.02.2019 9:30:43 Лена

Здравствуйте снова. Не получается. В 3Д окне она на месте, а в спецификации, в 2Д окне две точечки. Захожу в аннотацию, там розетку как будто взорвало на две части. Какая то ее часть на первом этаже, а какая то на втором. Такая проблема только с теми розетками, которые я поставила на втором этаже.
Протестировал эту ошибку. Всё верно. Происходит ошибочное смещение символа. Этой ошибки нет в поздних версиях.

Загрузка исправленной версии Электроблока версии 1.41

8 12.03.2019 0:49:29 Анастасия Николаевна

Здравствуйте! как получить таблицу спецификации для 22 версии архикада? выдает ошибку в версии 1,4
Здравствуйте, Анастасия. Для ARCHICAD22: Загрузка версии Спецификации электроблоков для версии ARCHICAD22 и Электроблока 1.4

9 17.03.2019 13:39:34 Екатерина

Добрый день! У меня версия ArchiCAD21, скачала [GF] Электроблок 1.41, все работает, но спецификация выдается пустая.
Здравствуйте, Екатерина. Для ARCHICAD21: Загрузка версии Спецификации электроблоков для версии ARCHICAD21 и Электроблока 1.4

10 22.03.2019 10:25:45 Наталья

Спасибо вам огромное

11 22.03.2019 12:29:06 Наталья

Скажите, пожалуйста, как сделать так, чтоб я могла розетки вынести в аннотацию и они не считались в каталоге? Спасибо заранее))
Видео `Розетки и выключатели. Каталоги. Условные обозначения электрики` для Электроблока 1.6, там показан общий принцип работы с каталогами. https://www.youtube.com/watch?v=J5uwMYIm7oM&t Вкратце: 1. В стороне от проекта делаете элемент(ы), которые должны попасть в Каталог `Условные обозначения` и не попасть в Каталог `Спецификация элементов`. В объектах отключаете 3d-представление и назначаете им ID `УСЛ_ОБ()`. 2. В параметрах схемы Каталога `Спецификация элементов` добавляете критерий `ID элемента не содержит УСЛ_ОБ`, чтобы эти элементы не обозначались в Каталоге. 3. Создаете новый Каталог `Условные обозначения` и назначаете в настройках схемы критерий `ID элемента содержит УСЛ_ОБ`. Нужные поля посмотрите в видео: https://www.youtube.com/watch?v=J5uwMYIm7oM&t=300 При помощи ID (`УСЛ_ОБ(1)`,`УСЛ_ОБ(2)`,`УСЛ_ОБ(...)`) формируете расстановку позиций в таблице условных обозначений. В комплекте библиотеки `Электроблок 1.6` это всё уже настроено и работает.

12 15.04.2019 2:20:46 Андрей

Добрый день. А как изменить точку привязки элемента или блока? Мне например нужно чтоб привязки были размещены по центральным осям одного элемента или блока элементов. В случае с одним элементом привязка располагается в нужной точке, а в случае с блоком элементов в одной рамке точка привязки располагается по осям крайнего элемента.
Андрей, здравствуйте! Эта функция появилась в версии Электроблок 1.6

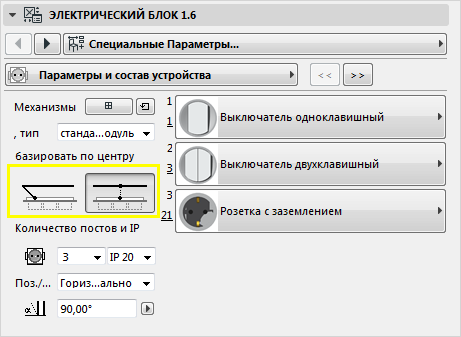

Выбор выравнивания в Электроблоке 1.6



13 16.04.2019 16:04:34 Светлана

Здравствуйте! Тоже начала тестировать библиотеку на 2-этажном доме, загрузила файл с исправлениями (из комментариев выше), но на 2Д все равно блок отражается в виде 2 точек. Удаляла и устанавливала 2 раза. Подскажите пожалуйста как быть?
Светлана, здравствуйте! Заголовок Электроблока 1.41 должен быть таким:

Блоки розеток и переключателей 1.4116.04.2019

В версии 1.41 корректно иcправлена ошибка отображения Фронтального вида на этажах, выше первого, на Планах и в Каталогах. Пожалуйста, обновите Библиотеку.

14 29.05.2019 14:19:35 Кирилл Ставцев

Подскажите, в чем проблема при вертикальной установке? Выплывет артифакт который реально мешает. Версия бесплатная 1.4 В спецификации отражается тоже не корректно. Фото к посту ВК. Спасибо https://vk.com/gdlfragments?w=wall-155742017_8
Кирилл, здравствуйте! Спасибо за замечание! Тестирую и вижу проблему. При прошлой правке не были протестированы электроблоки в вертикальной позиции. Ошибка исправлена. Пожалуйста, обновите версию (ссылка на скачивание - синяя кнопка Загрузить)

Блоки розеток и переключателей 1.4130.05.2019

15 06.07.2019 14:49:43 Светлана

Здравствуйте! Начала работать с версией 1.4, планировала приобрести полную версию. Но засомневалась, т.к. обратила внимание, что после подключения библиотеки, начались заметные тормоза в работе Архикада. Сначала не придала этому значения. Боюсь, что приобрету и не смогу нормально пользоваться...
Здравствуйте, Светлана! Спасибо за комментарий. Общие рекомендации по повышению производительности AC: 2D:  — во всех объектах библиотеки 'Электроблок 1.4' во вкладке 'Параметры электрич. символа' отключите опцию 'Показ проекции' и используйте там, где это действительно нужно. Эта функция является затратной в плане вычислительных ресурсов при работе на Планах этажей в любых объектах ARCHICAD (в GDL — команды project2, project2{2}, project2{3}). По запросам пользователей библиотеки 'Электроблок 1.4' в неё вносятся отработанные правки из версии 1.6. 3D:  — в версии 'Электроблок 1.4' была завышена аппроксимация по умолчанию(значение:36) без доступа к этому параметру. Исправлено. Пожалуйста, загрузите последнюю версию 1.42(6 июля 2019) и настраивайте параметр 'Аппроксимация' по необходимости.

Блоки розеток и переключателей 1.4206.07.2019

Пожалуйста, тестируйте, пишите вопросы.

16 20.07.2019 22:08:55 Ирина

Здравствуйте. У меня такая же проблема, как у Лены (которая раньше писала) в спецификации по второму этажу не отображается 2Д символ электрооборудования. Я так поняла, вы предлагаете загрузить новую библиотеку и работать с ней? Но дело в том, что у меня все уже готово, кроме спецификации, я же не буду сейчас менять все объекты на новые. Как исправить эту ошибку меньшими усилиями?
Да. Вам нужно будет перегрузить свежую версию 'Электроблок 1.42'. Ошибок быть не должно, так как это исправленная версия той же самой библиотеки. Обязательно не должна быть подгружена старая версия (происходит дублирование имен файлов). Пожалуйста, попробуйте на копии файла.

17 17.08.2019 16:01:13 GDLfragments

Блоки розеток и переключателей 1.42         17.08.2019

— добавлено автоматическое изменение размеров электроблока при изменении количества механизмов; — добавлены точки привязки по углам электроблока;

18 30.09.2019 16:17:50 Анна

Здравствуйте! У меня наверно необычный случай. Размеры на плане и на развертке стены не совпадают, то есть, на плане выставляю розетку ровно посередине, на развертке размер привязывается иначе.
Здравствуйте, Анна. На данный момент в версии Электроблок 1.4 доступно использование привязки только по крайнему механизму блока. Функция Выбора привязки по центру или по крайнему механизму была разработана позже и доступна в версии Электроблок 1.6. Привязка на Плане Привязка в Разрезе

19 13.11.2019 13:53:09 Даниил

Скажите а нет ли возможности пробной версии. Тоесть Электроблок 1.6. но в тестовом режиме или например 10 дней эксплуатации бесплатно. Вообще как работает лицензия на продукт. Это 1 библиотека - на 1 архикад. Расскажите пожалуйста. И я так понимаю, схема одна: и по электроблокам и по светильникам. и прочим? спасибо заранее
Даниил, здравствуйте. Отличия 1.4 и 1.6 описаны на страницах сайта. Детали работы Электроблока 1.6 показаны в Видео-справках на странице версии.

20 04.12.2019 16:46:26 GDLfragments

21 05.12.2019 10:20:49 Наталья

Добрый день. Версия "Электроблок 1.4". Я не могу подгрузить файл "Спецификация электроблоков (A3)" в 23 версии Archicad (пишет, что файл испорчен). Т.е., 23 версия не может читать этот файл и мне нужно приобрести только платную "Электроблок 1.6"? Заранее благодарю.
Здравствуйте, Наталья. Спасибо за комментарий. В версии библиотеки Электроблок 1.6 все каталоги и сметы протестированные на версиях с ARCHICAD 16 до 23 и работают. Каталоги версии 1.4 просто пошли в дополнение к версии Электроблока 1.4, потому что я тоже ими пользовался когда-то. На сегодня сформировано 10 типов каталогов. Пожалуйста, уделите время просмотреть видео в сообщении выше, в котором показано решение этой проблемы.

22 23.08.2020 9:43:11 Елена

Подскажите пожалуйста, у нас на фирме обозначения выглядят по другому. Я хотела открыть объект чтоб заменить на свои символы. Просят пароль. Можно мне или пароль или вы под наши значки сделаете? Или в новой версии так можно делать?

23 11.02.2021 11:12:46 Мирослава

Добрый день. Версия "Электроблок 1.4". Я не могу подгрузить файл "Спецификация электроблоков (A3)" в 24 версии Archicad (пишет, что файл испорчен).Я посмотрела предложенное Вами видео, но меня нет более ранних версий ArchiCad. Таким образом я вообще не могу использовать Ваш продукт? Т.е. не существует никакой версии для ArchiCad 24? Заранее благодарю.
Здравствуйте, Мирослава. Касательно Ведомостей, то в ARCHICAD нужно под каждый релиз делать заново, то есть они не импортируются из предыдущих версий. Для AC24 эту ведомость не делал, так как пока не перешел на 24-ю версию. Если кто-то уже настроил, пожалуйста, поделитесь ссылкой для коллег.

24 04.04.2021 15:30:49 Татьяна Макарова

Здравствуйте. Версия 1,4. На разрезах розетка не видна за объектом. Нужно показать розетки за ТВ и кондиционером, не убирая сами предметы.
Есть два варианта: Первый. Назначить предметам, которые находятся перед розетками, прозрачный материал Стекло, например. На разрезах они будут отображаться в каркасном виде. Второй. Организовать новый слой и назначить объектам, которые находятся перед розетками, например: Мебель-Прозрачная и в Параметрах слоев Указать тип представления — каркасный (возле замочка и глаза)

25 18.04.2021 8:04:03 Мурат

Добрый день, хочу узнать есть ли возможность поработать с Электроблоком 1.42 в Archicad 24, не могу получить спецификацию, не подгружается таблица?

26 18.04.2021 8:07:21 Мурат

Можно ли подгрузить таблицу от электроблока 1.42 в Archicad 24?
Здравствуйте Мурат. В каждой версии ARCHICAD эту ведомость нужно настраивать заново, пока у меня ведомости для 24 нет. Если кто-то уже настроил, пожалуйста, поделитесь ссылкой для коллег.

27 11.06.2021 9:30:11 Мурат Т

Здравствуйте! Версия 1.7 когда выйдет?
